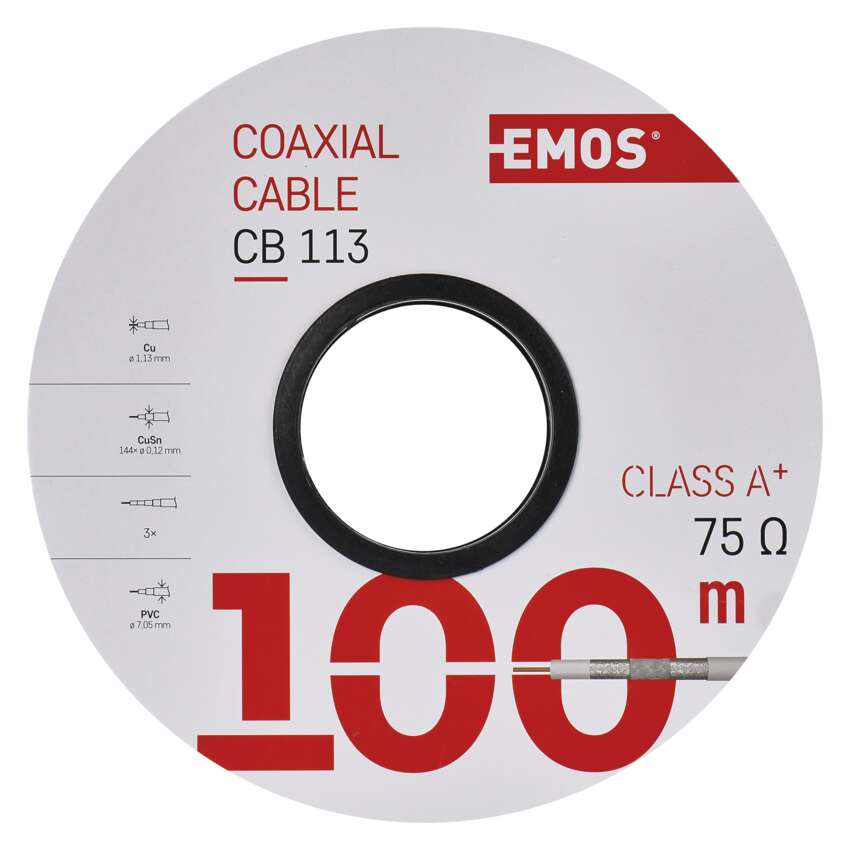

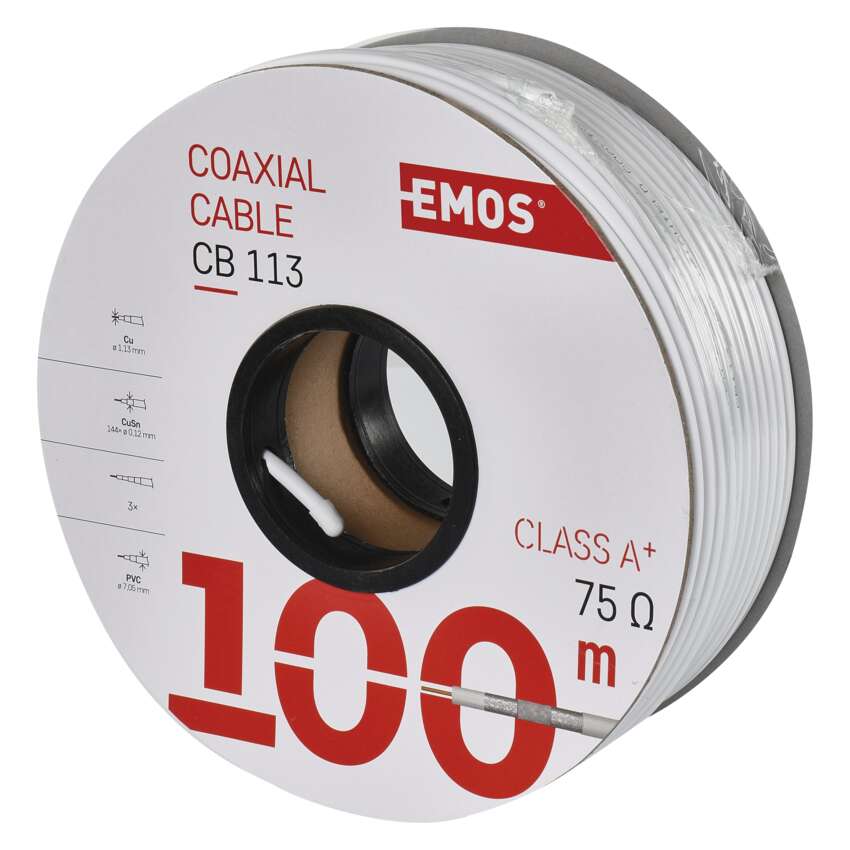

Koaxiální kabel CB113, 100m

Obecné číslo S5261
-10 %
1 760
1 580
Skladem
10. 8. 2020 u Vás
Ceny jsou uvedeny za balení.
K objednávce nad 990 Kč vám naši skladníci přibalí jako dárek 6× pivo Budvar ZDARMA
zamýšlené použití terciální rozvody CATV, SAT
typ koaxiálního kabelu CB113
vhodné pro venkovní použití ne
odolné UV ne
impedance 75 Ohm
stínění I.folie 1× Al/PES
stínění II. folie Al/PES spirála
dielektrikum typ, průměr FPE 4,8 mm
materiál stínění cínovaná měď (CuSn)
průměr stínění 144× 0,12 mm2
pokrytí stínění >84 %
Více parametrů
  • Doprava zdarma na vše
    Doprava zdarma na vše
  • Heuréka 99%
    Heuréka 99%
  • Testováno v laboratoři
    Testováno v laboratoři
  • Rychlé doručení
    Rychlé doručení

Popis produktu

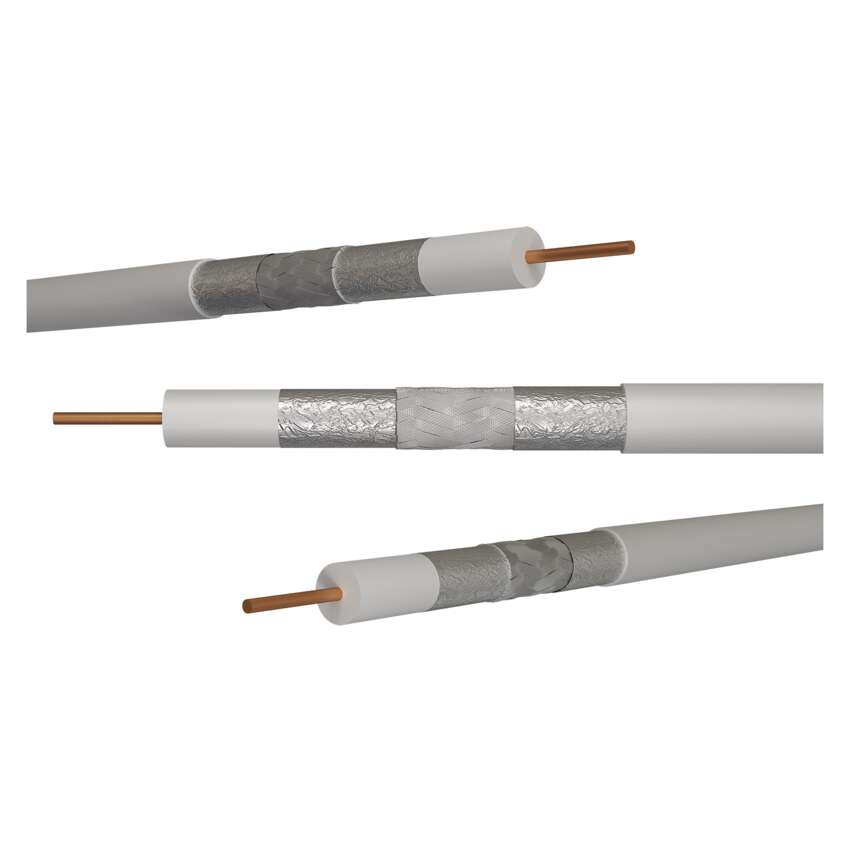

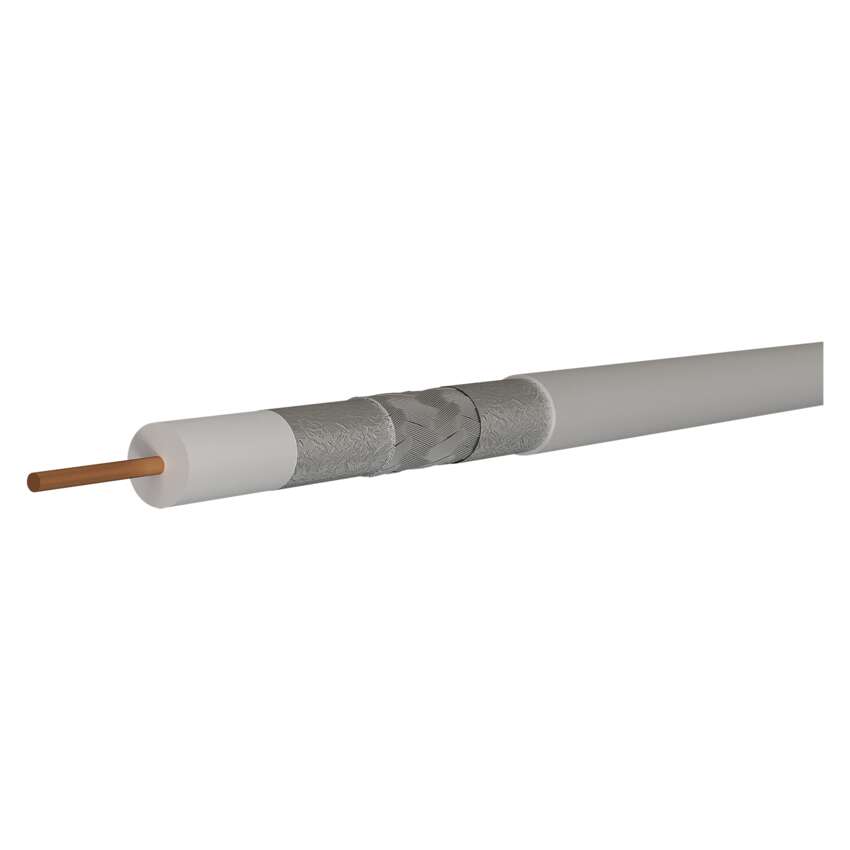

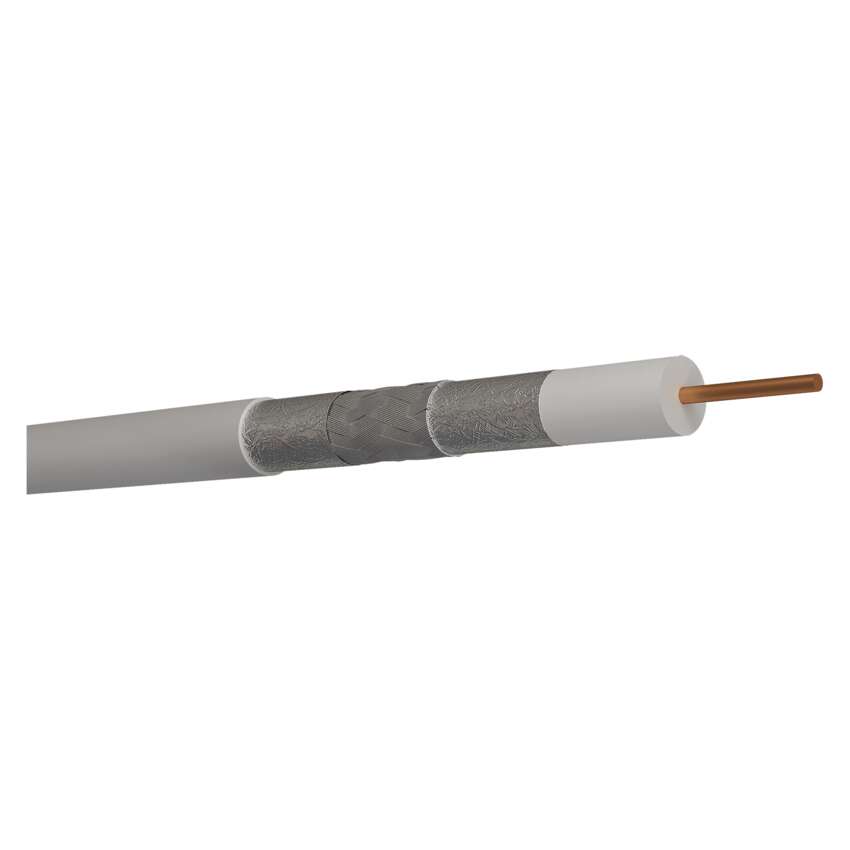

Koaxiální kabel nejvyšší kvality se středovým vodičem z čisté mědi BC a trojnásobným stíněním TRISHIELD z pocínované mědi CuSn, bílá barva. Kabel je určen pro všechny náročné aplikace přenosů CCTV, TV a SAT signálů. Protože má kabel
velmi vysoký útlum stínění (= velmi nízké vyzařování), lze kabelem vést signál o velmi vysoké úrovni, z tohoto důvodu lze tímto kabelem přenášet signály na velké vzdálenosti. Díky kvalitnímu stínění není problém se souběhem více kabelů
na velké vzdálenosti. Díky použitému materiálu středového vodiče a opletení je kabel mimořádně odolný vůči povětrnostním podmínkám, vlhkosti a korozi. Ideální kabel pro náročné domovní a bytové rozvody.

Základní údaje
Značka EMOS
Obecné číslo S5261
Produktové číslo 2305113000
EAN 8595025304896
Nejdůležitější parametry
zamýšlené použití terciální rozvody CATV, SAT
typ koaxiálního kabelu CB113
vhodné pro venkovní použití ne
odolné UV ne
impedance 75 Ohm
stínění I.folie 1× Al/PES
stínění II. folie Al/PES spirála
dielektrikum typ, průměr FPE 4,8 mm
materiál stínění cínovaná měď (CuSn)
průměr stínění 144× 0,12 mm2
pokrytí stínění >84 %
Ostatní parametry
průměr vnitřního vodiče 1,13 mm
materiál vnitřního vodiče měď (Cu)
počet drátků stínění 144× 0,12 mm
průměr pláště kabelu 7,05 mm
materiál pláště kabelu PVC
počet stínění 3
barva pláště kabelu bílá
kapacita (pF/m) 52
činitel zkrácení 0,85
max. útlum při 20 °C (dB/100m) 10 MHz 2,2
max. útlum při 20 °C (dB/100m) 100 MHz 5,8
max. útlum při 20 °C (dB/100m) 450 MHz 12,5
max. útlum při 20 °C (dB/100m) 650 MHz 15,3
max. útlum při 20 °C (dB/100m) 860 MHz 18,5
max. útlum při 20 °C (dB/100m) 1 000 MHz 19,3
max. útlum při 20 °C (dB/100m) 2 000 MHz 29,5
min. útlum odrazu při 20 °C (dB) 300–600 MHz 25
min. útlum odrazu při 20 °C (dB) 600–900 MHz 23
min. útlum stínění (dB) 10 ~ 800 MHz >97
PE = polyethylenové dielektrikum neuvádí se
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro 18,5
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro 38,5
izolační odpor mezi jádry při 20 °C (MOhm/km) 1 000
min. poloměr ohybu jednorázový/násobný 35/70 mm
hmotnost (kg/km) 41,5
min. útlum odrazu při 20 °C (dB) 10–300 MHz 30
skladovací teplota -20 °C až +75 °C
montážní teplota +5 °C až +60 °C
způsob balení - délka 100 m
způsob balení - typ cívky papírová cívka
způsob balení - ozn. metráží 1–100 m
doporučené typy konektorů - F lisovací neuvádí se
doporučené typy konektorů - F šroubovací *K7351
PES = vrstva fólie ne
FPE = pěnové dielektrikum ano
APE = vzduchové dielektrikum ne
třída reakce na oheň Eca
nebezpečné látky žádné
prodejní obal 100 m, cívka
barva izolace napájecích vodičů neuvádí se
izolace napájecích vodičů neuvádí se
konstrukce napájecích vodičů neuvádí se
průřez napájecích vodičů neuvádí se
záruční doba 5 let
