Účastnická zásuvka EU 3303 koncová
Doporučujeme přikoupit
Popis produktu

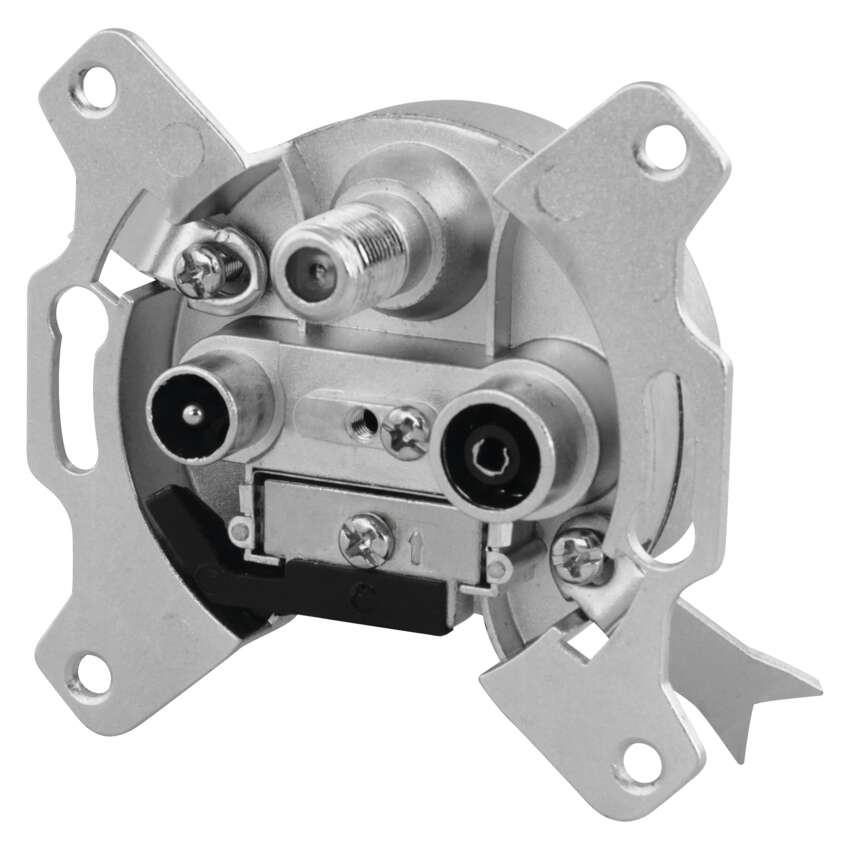

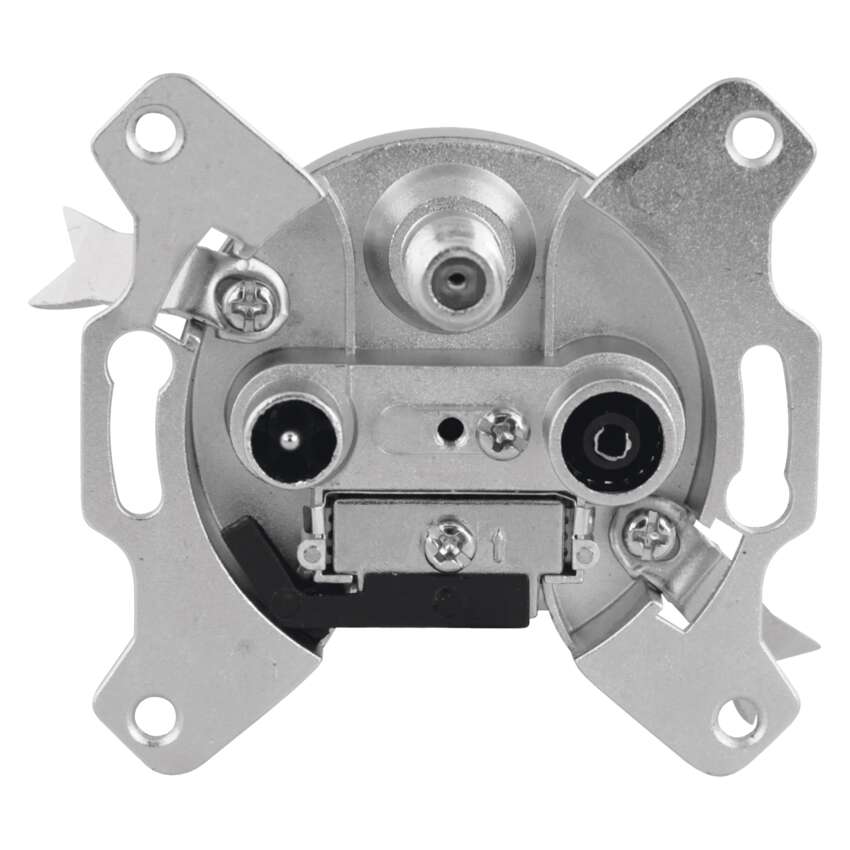

Účastnická zásuvka EU 3303 satelitní koncová s útlumem 3 dB a zdířkami pro TV + Rádio + SAT. Účastnická zásuvka propojuje např. anténu s televizí, satelitem nebo set-top-boxem. SAT zdířka průchozí pro stejnosměrné napětí a lze ji také využít pro průchod napájení předzesilovače v terestrické anténě.
Rozšířený popis
Účastnická zásuvka
Účastnická zásuvka EU 3303 satelitní koncová s útlumem 3 dB a zdířkami pro TV + rádio + SAT propojuje např. anténu s televizí, satelitem, nebo set-top-boxem. SAT zdířka je průchozí pro stejnosměrné napětí a lze ji také využít pro průchod napájení předzesilovače v terestrické anténě.

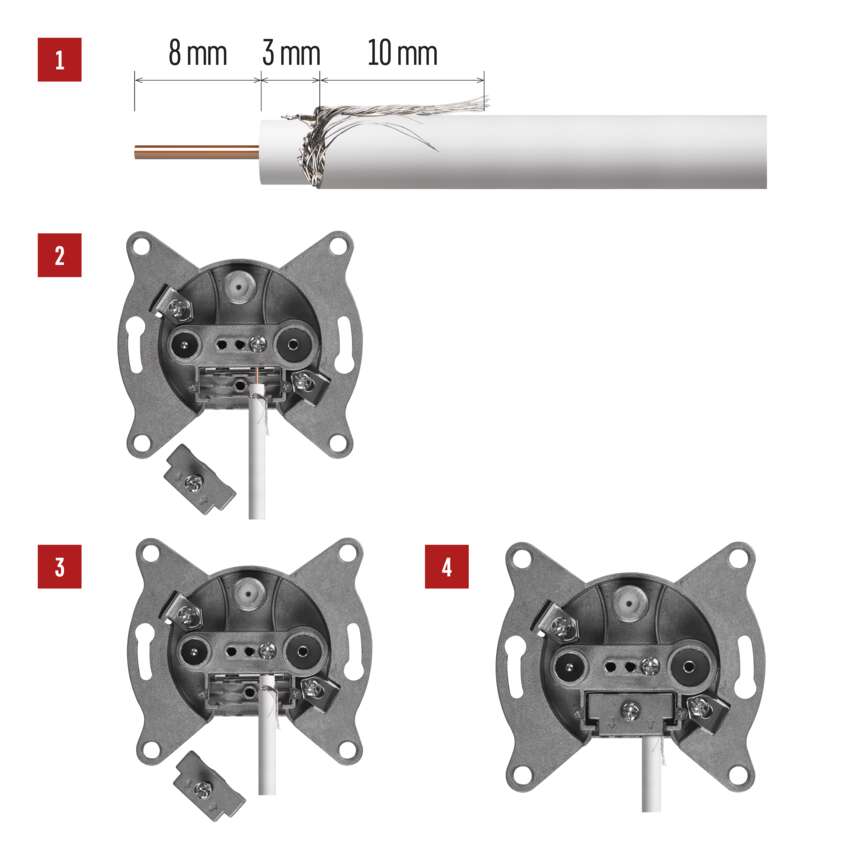

Instalace:
- Odizolujte vnější část kabelu (plášť), poté sjednoťte opletení vodiče do tvaru viz. obrázek a tento oplet umístěte na vnější část kabelu viz. obrázek.
- Odšroubujte krycí část zásuvky a umístěte kabel vnitřním vodičem dovnitř dle obrázku. Vyvarujte se zkratu drátkem opletení na vnitřní vodič.
- Vnitřní vodič zasuňte a opletení ponechte na spodní části pláště kabelu
- Zašroubujte zpět krycí část zásuvky.
Parametry
| Značka | EMOS |
|---|---|
| Objednací číslo | J0240 |
| Produktové číslo | 2501000300 |
| EAN | 8595025301802 |
| provedení | koncová |
|---|---|
| koncový útlum | 3 dB |
| označení | TV (2) + R (2) + SAT (3) |
| kryt součástí | ne |
| průchozí útlum | neuvádí se |
|---|---|
| typ konektorů | IEC + F (female) |
| rozměr | 26 × 60 × 60 mm |
| prodejní obal | 1 ks, krabice |
Hodnocení produktu , 100%, 10 z 10
Dokumenty ke stažení
FAQ – časté dotazy
Rozdíl je pouze v povrchové úpravě.
EU3303E se hodí pro méně náročné instalace.
EU 3303 je odlitek ze zinko-hliníkové slitiny s niklovanou povrchovou úpravou. EU3303E je odlitek ze zinko-hliníkové slitiny bez povrchové úpravy.
Můžete zvolit A6004.3 nebo A6004.8.
Horní zdířka je pro satelit, který na účastnické zásuvce není. Proto je horní zdířka záslepka. Pokud byste měl zásuvku i se satelitem, horní záslepku jen vyloupnete.
Ano, všechny naše účastnické zásuvky jsou s ABB krytkami kompatibilní.
