Koaxiální kabel CB500, 100m

Obecné číslo S5252
-10 %
1 140
1 030
Skladem
11. 8. 2020 u Vás
Ceny jsou uvedeny za balení.
K objednávce nad 990 Kč vám naši skladníci přibalí jako dárek 6× pivo Budvar ZDARMA
zamýšlené použití rozvody CATV
typ koaxiálního kabelu CB500
vhodné pro venkovní použití ne
odolné UV ne
impedance 75 Ohm
stínění I.folie 1× Al/PES
stínění II. folie Al/PES
dielektrikum typ, průměr FPE 3,2 mm
materiál stínění cínovaná měď (CuSn)
průměr stínění 48× 0,12 mm²
pokrytí stínění 47 %
Více parametrů
  • Doprava zdarma na vše
    Doprava zdarma na vše
  • Heuréka 99%
    Heuréka 99%
  • Testováno v laboratoři
    Testováno v laboratoři
  • Rychlé doručení
    Rychlé doručení

Popis produktu

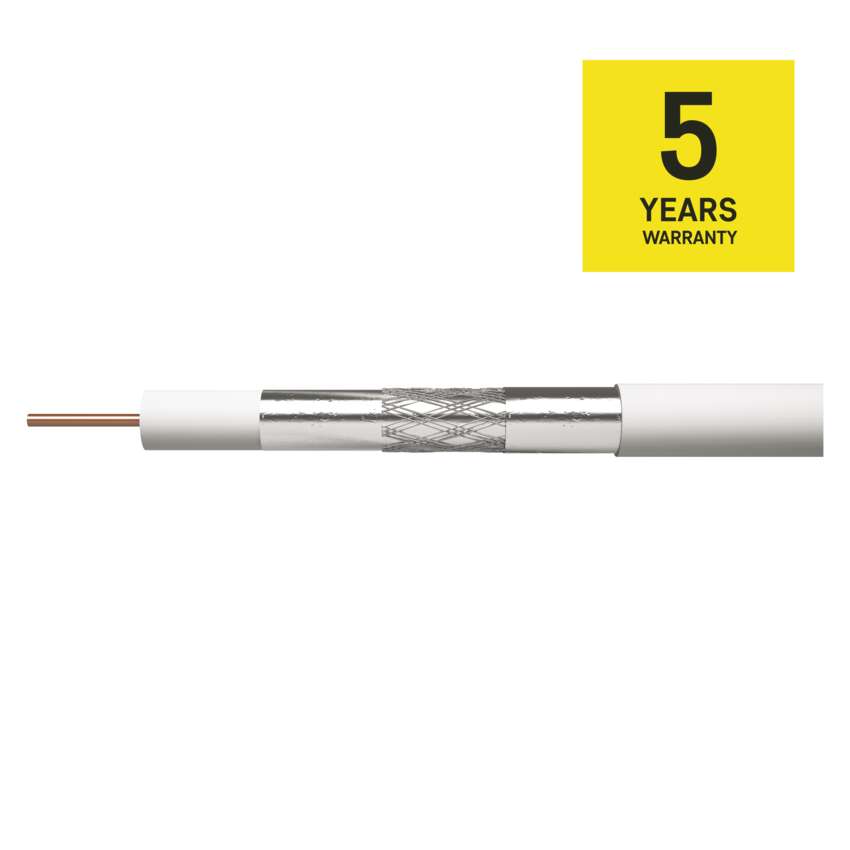

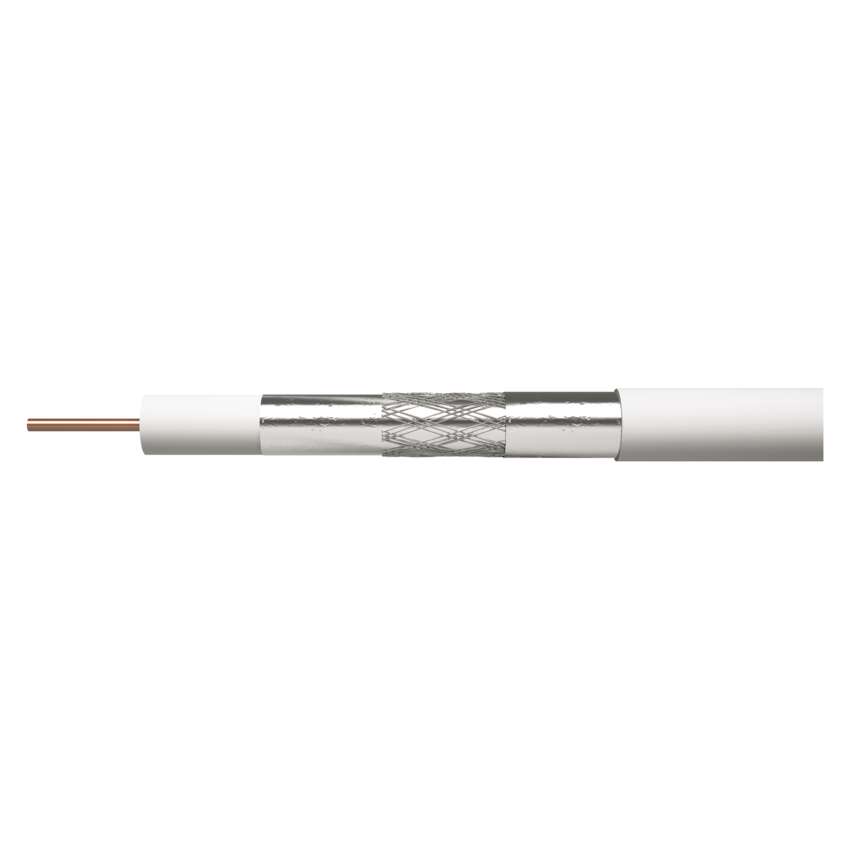

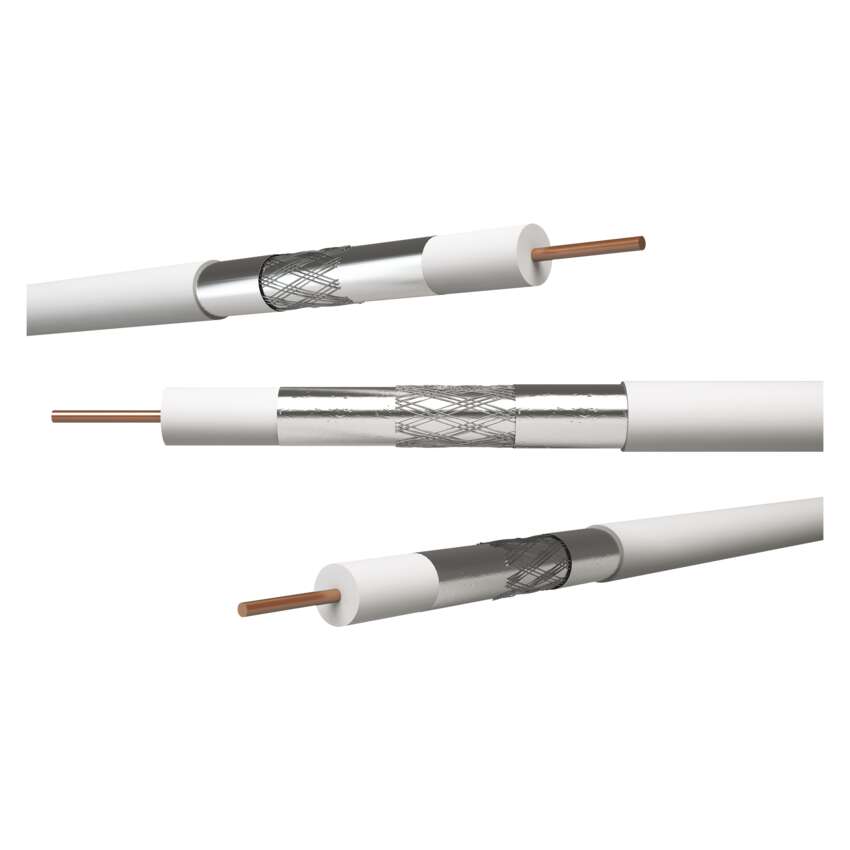

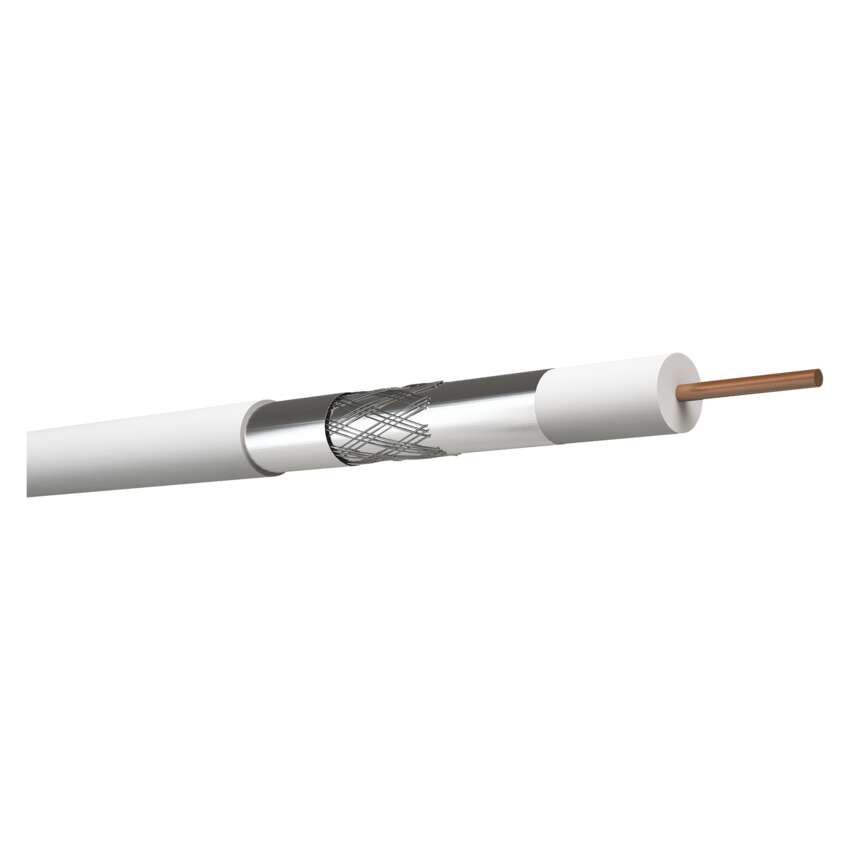

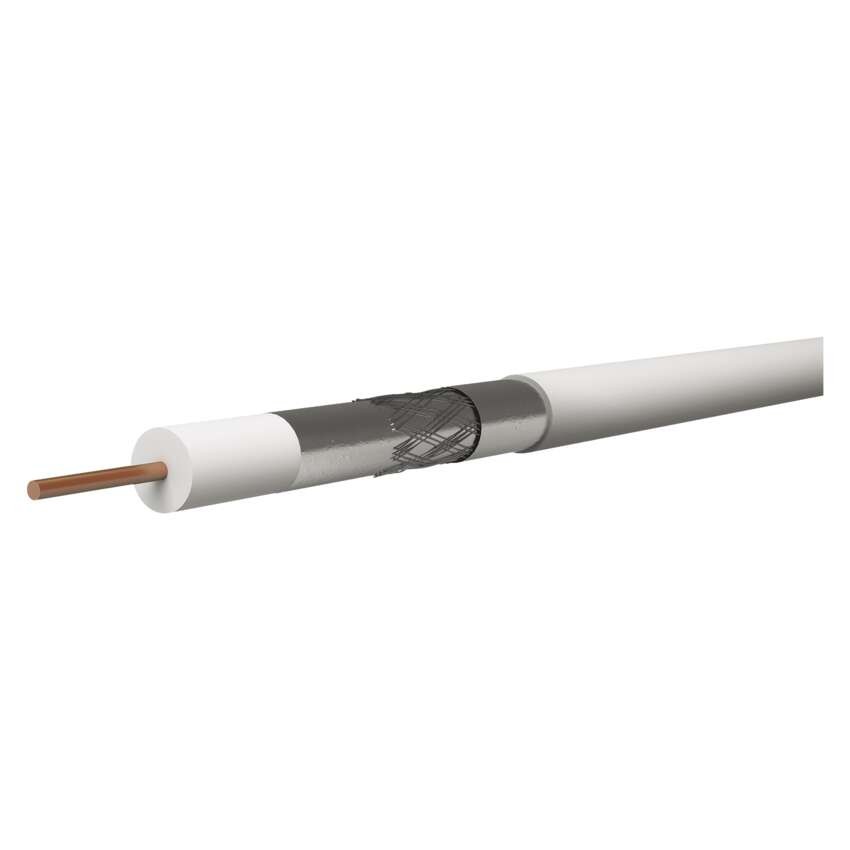

Koaxiální kabel nejvyšší kvality se středovým vodičem z čisté mědi BC a trojnásobným stíněním z pocínované mědi CuSn, bílá barva. Kabel je určen pro všechny náročné aplikace přenosů kabelové televize.
Díky použitému materiálu středového vodiče a opletení je kabel mimořádně odolný vůči povětrnostním podmínkám, vlhkosti a korozi. Ideální kabel pro domovní a bytové rozvody.

Základní údaje
Značka EMOS
Obecné číslo S5252
Produktové číslo 2305500000
EAN 8595025304872
Nejdůležitější parametry
zamýšlené použití rozvody CATV
typ koaxiálního kabelu CB500
vhodné pro venkovní použití ne
odolné UV ne
impedance 75 Ohm
stínění I.folie 1× Al/PES
stínění II. folie Al/PES
dielektrikum typ, průměr FPE 3,2 mm
materiál stínění cínovaná měď (CuSn)
průměr stínění 48× 0,12 mm²
pokrytí stínění 47 %
Ostatní parametry
průměr vnitřního vodiče 0,75 mm
materiál vnitřního vodiče měď (Cu)
počet drátků stínění 48× 0,12 mm
průměr pláště kabelu 5 mm
materiál pláště kabelu PVC
počet stínění 3
barva pláště kabelu bílá
kapacita (pF/m) 53
činitel zkrácení 0,85
max. útlum při 20 °C (dB/100m) 10 MHz 4,5
max. útlum při 20 °C (dB/100m) 100 MHz 10,5
max. útlum při 20 °C (dB/100m) 450 MHz 20,2
max. útlum při 20 °C (dB/100m) 650 MHz 24,1
max. útlum při 20 °C (dB/100m) 860 MHz 28
max. útlum při 20 °C (dB/100m) 1 000 MHz 29,1
max. útlum při 20 °C (dB/100m) 2 000 MHz ne
min. útlum odrazu při 20 °C (dB) 300–600 MHz 20
min. útlum odrazu při 20 °C (dB) 600–900 MHz 18
min. útlum stínění (dB) 10 ~ 800 MHz 75
PE = polyethylenové dielektrikum neuvádí se
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro 41,5
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro 48,5
izolační odpor mezi jádry při 20 °C (MOhm/km) 1 000
min. poloměr ohybu jednorázový/násobný 25/50 mm
hmotnost (kg/km) 26,5
min. útlum odrazu při 20 °C (dB) 10–300 MHz 25
skladovací teplota -20 °C až +75 °C
montážní teplota +5 °C až +60 °C

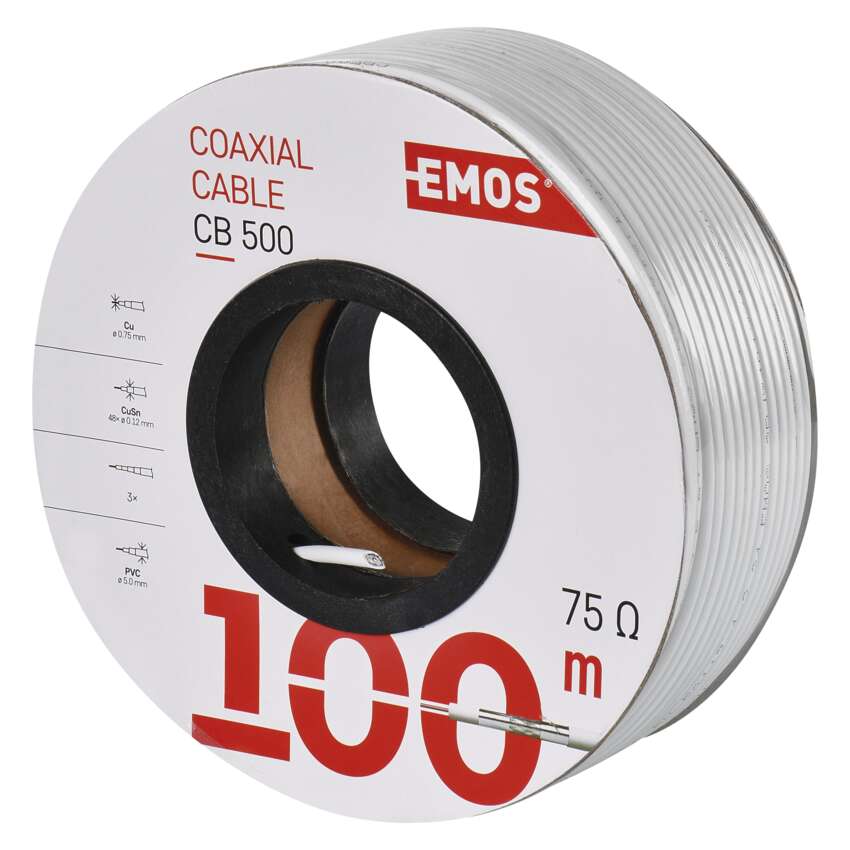

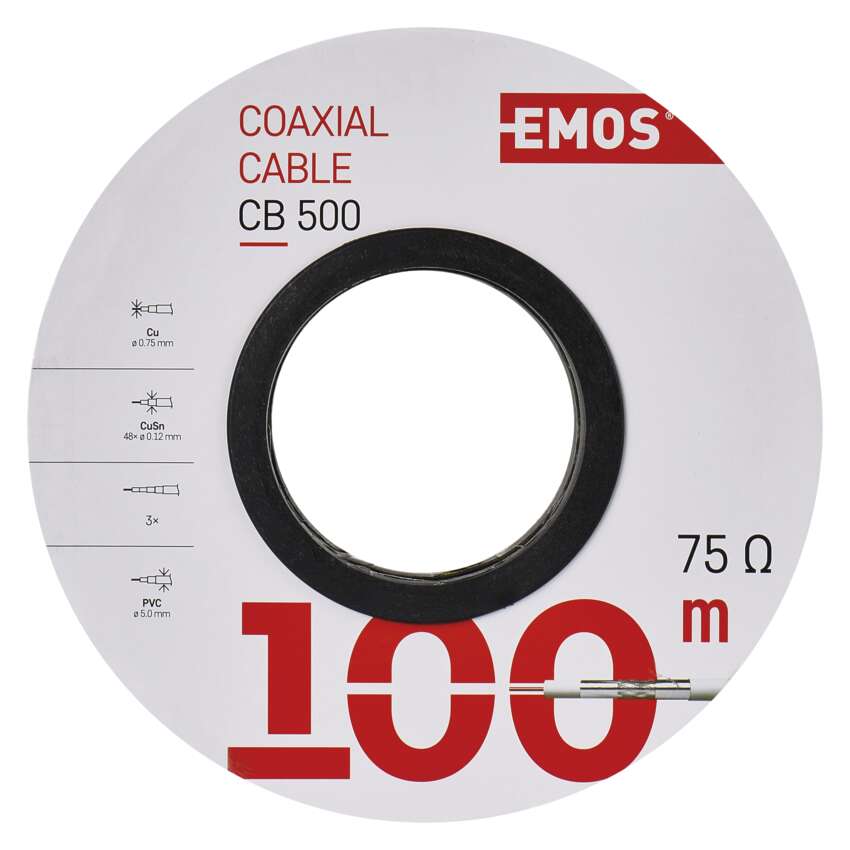

způsob balení - délka 100 m
způsob balení - typ cívky papírová cívka
způsob balení - ozn. metráží ano
doporučené typy konektorů - F lisovací *K7200
doporučené typy konektorů - F šroubovací *K7321
PES = vrstva fólie ne
FPE = pěnové dielektrikum ano
APE = vzduchové dielektrikum ne
třída reakce na oheň Eca
nebezpečné látky žádné
prodejní obal 100 m, cívka
barva izolace napájecích vodičů neuvádí se
izolace napájecích vodičů neuvádí se
konstrukce napájecích vodičů neuvádí se
průřez napájecích vodičů neuvádí se
záruční doba 5 let
